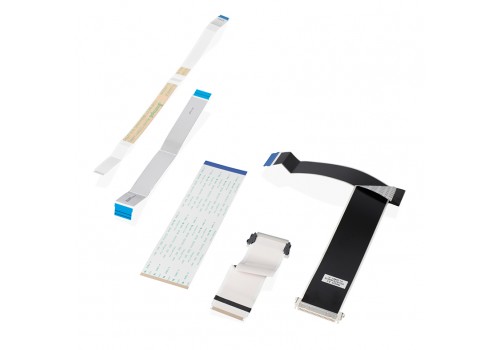

FFC可按照以下的原理进行结构调整,改变电容及电感以达到要求的特性阻抗值。
电视 ,显示器, 笔记型电脑
1. 由导体绝缘层补强板所组成
2. 具备各种UL 等级认证
3. 间距 0.5 &1.0 mm
4. 电镀规格: 金
5. 各种导体规格供选用
6. 满足 ROSH 及无卤要求
1. 成本低可取代软性印刷电路板
2. 各种UL 等级认证可选用
3. 满足多PIN数的传输需求
4. 稳定的接触特性
5. 满足耐电流需求
6. 满足相关物质管制规定
1. 绝缘层 : PET 膜涂布具有阻燃特性的热塑型树脂
2. 导体 : 铜导线
3. 补强板: PET 膜涂布热塑型树脂
1. 操作温度: -30℃~ 80℃(105℃)按 UL安规等级
2. 储存条件: -25℃~ 60℃ / 70%±10%
3. 阻燃等级: VW-1
1. 绝缘阻抗 : DC 500V More than 1,000 MΩ
2. 耐压 : AC 500V
3. 特性阻抗:满足各类传输介面要求
1. 接触阻抗 : 小于. 50mΩ
2. 耐折性 : 0-180°折叠 至少5次
3. 耐磨测试: 最少1,000 次 (0.6R 600g, 60 次/分)
Cable Type | Bandwidth G bps | Impedance Ω | PITCH mm | Max Length mm |
---|---|---|---|---|
LVDS | 0.5 | 100+/-10 | 0.5 & 1.0 | 1000 |
USB3.1 | 10 | 90+/-10 | 0.5 | 200 |
V-BY-ONE | 3.75 | 100+/-10 | 0.5 | 1000 |
HDMI 2.0 | 6 | 100+/-10 | 0.5 | 600 |
